Versuch
Kontakt: Kristina Essbach
Die Entwicklung von Systemen ist durch hohe Komplexität geprägt.
Das sorgfältig abgestimmte Zusammenspiel von Simulation und Versuch ermöglicht es, schon in frühen Entwicklungsphasen belastbare Vorhersagen zu erhalten. Somit unterstützen und bestätigen Simulation und Versuch die Konstruktion - sie runden den Entwicklungsprozess ab.
Konstruktion + Simulation + Versuch = ENTWICKLUNG
Akustische Messbox
- Schallleistungsbestimmung nach DIN EN ISO 3744, Februar 2011, Genauigkeitsklasse 2
- zweischaligen, vollständig entkoppelten Aufbau von Decke und Wänden sowie einen doppelt ausgelegten Schwingboden
- Maße Akustische Messbox: L/B/H: 220 x 220 x 200
Fluid Engineering
Druckwechseltest
- 2 verschiedene Prüfkreisläufe
- Drücke variabel wählbar zwischen 0 – 20 bar und 0 – 45 bar
- Temperaturbereich variabel einstellbar zwischen +5 bis +90 °C
- Temperatur-, Zeit- und Druckprofile frei programmierbar
Wasserhammer Test
- Druckbereich 0 – 20 bar
- Temperaturbereich variabel einstellbar zwischen +5 bis +90 °C
- Temperatur-, Zeit- und Druckprofile frei programmierbar

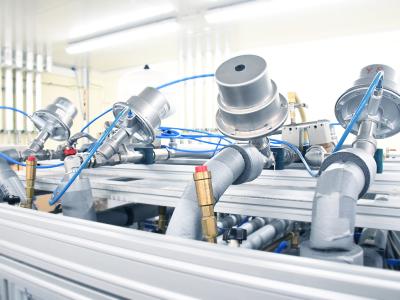

Thermoschock Test
- 2 verschiedene Prüfkreisläufe, Temperaturen variabel kombinierbar (Heiß-Heiß, Heiß-Kalt, Kalt-Kalt)
- Temperaturbereich variabel einstellbar zwischen +5 bis +90 °C
- Temperatur-, Zeit- und Druckprofile frei programmierbar
Thermo- Crash Test
Voralterungstest zur Simulation der Lebensdauer unter thermischen Bedingungen
- Druckbereich 5 bar
- Temperaturbereich variabel einstellbar zwischen +95 bis +160 °C
Alterungstest
Material Voralterung zur Simulation der Lebensdauer und zur Untersuchung von Feld-Phänomenen
- Behandlung der Proben
- Weiterführende Analysen
Individuelle Testaufbauten
z.B. Lebensdauerprüfung mit verschmutztem Wasser bei Durchflusssensoren mit begleitender Kennlinienprüfung
- Durchflussbereich: 2 – 10 l/min
- Temperaturbereich bis +60 °C
- Wasserzusätze/ Verschmutzungsgrad wählbar
Prüfstandstechnik in Zusammenarbeit mit dem Automobil Technikum Bayern in Hof
Wärmebildkamera
- Temperaturmessbereich: -40°C bis +1.200°C
- Max. Auflösung 768x576 Infrarotpixel
Digitale Lichtmikroskopie
- Auflösung 54 Millionen Pixel
- Vergrößerung 0 – 200 fach
- 3D-Profilmessung
Aufspannplatte mit Prüfzylindern
- Aufspannplatte mit servo-hydraulischen Prüfzylindern bis 40kN als universelles, modulares Spannbaukastensystem
Prüfroboter
- Freiprogrammierbarer Roboter von KUKA für Dauerbelastungstests z.B. Ein- und Ausstiegssimulation an Sitzen
Klimakammern
- Kammergrößen: 1,5 m³ bis 30 m³
- Temperaturbereiche: -70 bis +180°C
- Feuchtigkeit: bis 95% r.Lf
Salzsprühnebelkammer
- Test bis + 50 °C
- Prüfvolumen ca. 2 m³
Kondenswassertest
- Temperaturbereich bis + 45° C
- Prüfvolumen ca. 2 m³
Materialprüfmaschine
- Zug- und Druckprüfungen
- Nennkraft 20kN
Prüfkörper Xbody
Xbody
Die CAXsolutions hat ihren eigenen neutralen Prüfkörper entwickelt, mit dem unterschiedlichste Betriebsfähigkeitsuntersuchungen im eigenen Labor durchgeführt werden können.
Möglichkeiten
- 1 oder 2K-Spritzgießverfahren
- Wandstärke 1,5 mm oder 3 mm
- Mittiger oder außermittiger Anspritzpunkt
- Verschweißbarer Deckel
Anwendungen
- Material-Voralterungs-Test
- Generieren von Materialparametern zur Bauteilauslegung
- Berstdruck-Versuch
- Kriech-Versuch
- Schweißversuch
- Ermittlung mechanischer Kennwerte unter Temperatureinfluss
